ACTIVIDAD 08
UNIDAD 03 SENSOR DE TEMPERATURA LM35

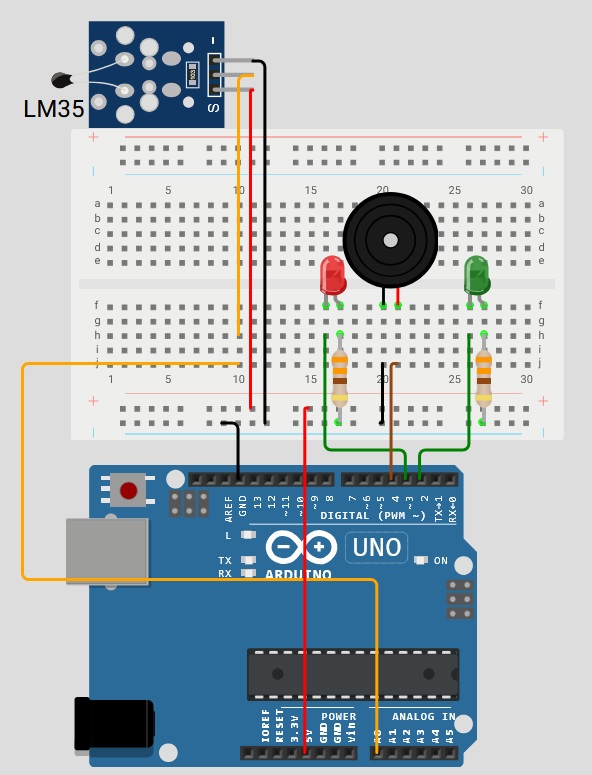

Conectar su tableta arduino con el protoboard de la siguiente forma:
Medición de Temperatura con Sensor LM35 y Arduino UNO
El sensor LM35 es un sensor analógico que entrega un voltaje proporcional a la temperatura en grados Celsius.
Se conecta al Arduino UNO en una entrada analógica (A0) y permite leer la temperatura con gran precisión.
🧰 Materiales necesarios
- 1 × Arduino UNO
- 1 × Sensor LM35
- 3 × Cables macho-macho
- 1 × Protoboard
- PC con Arduino IDE
🔌 Conexiones
| Pin del LM35 | Conexión en Arduino UNO |
|---|
| 1 (Vs) | 5V |
| 2 (Vout) | A0 |
| 3 (GND) | GND |
⚙️ Funcionamiento del Código
- El Arduino lee el valor analógico del pin A0 mediante
analogRead().
- Convierte el valor leído (0 a 1023) en voltaje usando:
voltaje = valorADC * (5.0 / 1023.0)
- Convierte el voltaje a temperatura en °C:
temperaturaC = voltaje * 100.0
Esto se debe a que el LM35 entrega 10 mV por grado Celsius.
- Finalmente, se imprime la lectura en el Monitor Serial cada segundo.
📈 Ejemplo de salida en el Monitor Serial
Voltaje: 0.25 V | Temperatura: 25.0 °C
Voltaje: 0.26 V | Temperatura: 26.0 °C
Voltaje: 0.30 V | Temperatura: 30.0 °C
💡 Conclusión
El sensor LM35 permite medir la temperatura de manera sencilla y precisa utilizando el conversor ADC del Arduino UNO.
Gracias a su salida lineal (10 mV/°C), se puede obtener una lectura directa sin necesidad de calibraciones adicionales.
Utilizar el siguiente código para programar el microcontrolador:
 Toma fotos de tu práctica y redacta el reporte
Entregar en el buzón correspondiente a la actividad en ClassRoom un reporte PDF con las características que se mencionan abajo.
Recuerda que se calificará:
- Puntualidad en la entrega
- Presentación y limpieza en el trabajo
- Ortografía y Redacción
Redacta tu reporte con las siguientes características:
- Solo archivos en PDF (Redacta en Word y Guarda como PDF)
- Agrega a la página de presentación
- El nombre de la actividad
- Descripción de la actividad (Copiala y pegala de arriba en este documento)
- Tu nombre
- Copia y pega el código fuente en formato de texto o si es una investigación agrega la dirección fuente de donde sacaste la información.
- De forma ordenada y clara describe la solución o la realización de la actividad
Si no te quedan claras las indicaciones pregunta al profesor
|
