¿Qué es una resistencia y cómo leer su código de colores?
¿Qué es una resistencia?
Una resistencia es un componente electrónico que sirve para
limitar o controlar el paso de la corriente eléctrica en un circuito.
Su función principal es proteger otros componentes, como LEDs,
evitando que pase demasiada corriente y se dañen.
¿Por qué se usan resistencias?
- Limitar corriente
- Dividir voltaje
- Proteger componentes electrónicos
Código de colores de las resistencias
Las resistencias no tienen números escritos, sino bandas de colores
que indican su valor.
Lectura de una resistencia de 4 bandas
- Primera banda: Primer número
- Segunda banda: Segundo número
- Tercera banda: Multiplicador
- Cuarta banda: Tolerancia
Tabla básica de colores
| Color |
Número |
Multiplicador |
| Negro | 0 | x1 |
| Marrón | 1 | x10 |
| Rojo | 2 | x100 |
| Naranja | 3 | x1,000 |
| Amarillo | 4 | x10,000 |
| Verde | 5 | x100,000 |
| Azul | 6 | x1,000,000 |
| Violeta | 7 | x10,000,000 |
| Gris | 8 | x100,000,000 |
| Blanco | 9 | x1,000,000,000 |

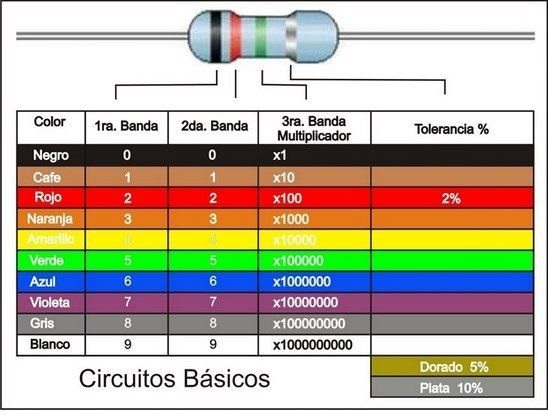

IMAGEN DEL CÓDIGO DE COLORES
Ejemplo
Resistencia con colores: Rojo - Rojo - Marrón - Dorado
- Rojo = 2
- Rojo = 2
- Marrón = x10
Valor: 22 × 10 = 220 Ω
La banda dorada indica una tolerancia del ±5%.
Resumen
- La resistencia limita la corriente
- El valor se lee con colores
- Protege los componentes electrónicos
Dr. Omar Zárate Navarro
Universidad Tecnológica de Jalisco
PTC Tecnologías de la Información
|
Email: ozarate@utj.edu.mx
|
|
