¿Qué es un diodo en electrónica?

Un diodo es un componente electrónico que permite que la corriente eléctrica pase en un solo sentido y bloquea el paso en el sentido contrario.

Se puede comparar con una válvula de agua: deja pasar el agua solo en una dirección.

¿Para qué sirve un diodo?

• Proteger circuitos de corrientes invertidas
• Convertir corriente alterna (AC) en corriente directa (DC)
• Encender luces LED

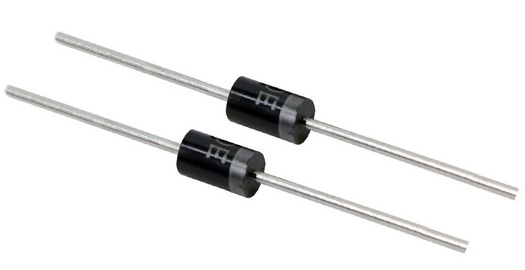

IMAGEN DE UN DIODO

Dato importante

Un LED es un tipo especial de diodo que emite luz cuando la corriente pasa a través de él.

¿Qué es un LED?

Un LED (Diodo Emisor de Luz) es un componente electrónico que emite luz cuando pasa corriente eléctrica a través de él.

Funciona como un diodo: la corriente solo puede pasar en una dirección. Si se conecta al revés, el LED no enciende.

¿Por qué necesita una resistencia?

El LED no puede conectarse directamente a una fuente de voltaje porque se dañaría por exceso de corriente. Por eso se usa una resistencia, que limita la corriente que pasa por el LED.

Cálculo de la resistencia para un LED

Se usa la siguiente fórmula:

R = (V_fuente − V_LED) / I_LED

¿Qué significa cada valor?

• V_fuente: Voltaje de la fuente (por ejemplo 5V de Arduino)
• V_LED: Voltaje del LED (normalmente 2V para LED rojo)
• I_LED: Corriente del LED (usualmente 0.02 A o 20 mA)

Ejemplo práctico

Si usamos un LED rojo con Arduino (5V):

R = (5V − 2V) / 0.02A = 150 Ω

Como valor comercial, se suele usar una resistencia de 220 Ω o 330 Ω para mayor seguridad.

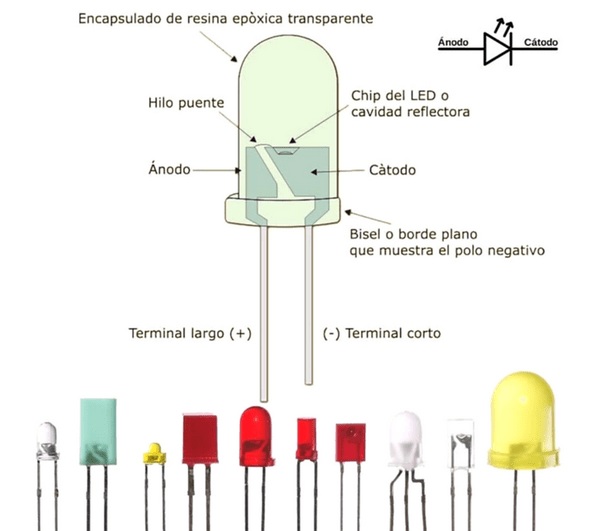

IMAGEN DE LED

Resumen

• El LED emite luz cuando pasa corriente
• Siempre necesita una resistencia
• La resistencia protege al LED
